03 – Filtros de Retorno | Parker – HDA
A função dos Filtros de Retorno é impedir que as partículas que penetram pela vedação das hastes de cilindros e as geradas pelo sistema atinjam o reservatório.
- Descrição
Descrição
Filtros de Retorno | Parker | HDA
Aplicação
A função dos filtros de retorno Parker HDA é impedir que as partículas que penetram pela vedação das hastes de cilindros e as geradas pelo sistema atinjam o reservatório e entrem novamente em circulação.
Podem ser utilizados também em linha de baixa pressão, como em sistemas de lubrificação, queimadores de óleo e outros.
Nestes casos verifique sempre a pressão máxima de trabalho do modelo escolhido.
Utilize sempre indicadores de troca do elemento filtrante:
Manômetro.
Características
– Com válvula bypass integrada,
– Temperatura máxima de trabalho: 80ºC
– Vedação: borracha nitrilica
opcional sob consulta – vedações especiais
(não disponivel para os modelos FR16, FR24S e FR24L).
Codificação dos meios filtrantes
| Meio filtrante μ (micra) | Descrição | Eficiência (ISO4572) |
| 010 | Celulose | β10 ≥ 5 (nominal) |
| 003FV | Microfibra de vidro | β2 ≥ 200 |
| 005FV | Microfibra de vidro | β5 ≥ 200 |
| 010FV | Microfibra de vidro | β10 ≥ 200 |
Outros meios filtrantes
| Meio filtrante | Descrição |
| 40μm | Tecido metálico em aço inoxidável |
| 74μm | Tecido metálico em aço inoxidável |
| 125μm | Tecido metálico em aço inoxidável |
* Outros sob consulta

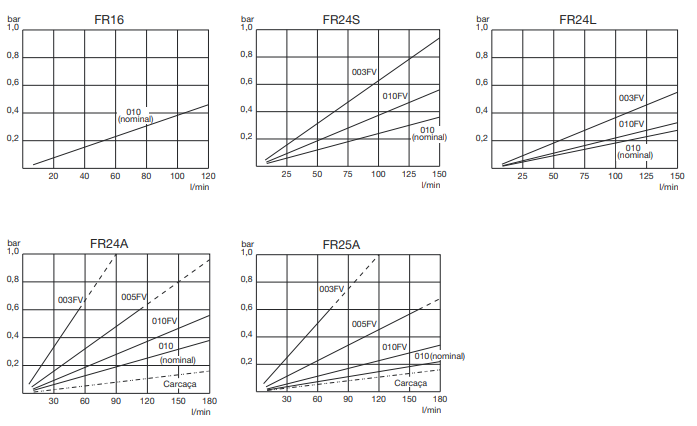

Curvas características de vazão em função da perda de carga (Q x Δp)
Curvas obtidas a partir de um fluido com densidade de 8,86 kg/dm³ e viscosidade de 32cSt a 40ºC.
A perda de carga total em um filtro é obtida pela soma dos valores da perda de carga na carcaça correspondente ao filtro selecionado e da perda de carga do seu respectivo elemento filtrante. Com segue:
Δptotal = Δpcarcaça + Δpelemento
ATENÇÃO: As curvas características de vazão em função da perda de carga são influenciadas pela densidade e viscosidade do fluido. Para fluidos com características diferentes das citadas acima (densidade de 8,86 kg/dm³ e viscosidade de 32cSt a 40ºC), é necessário corrigir os valores de perda de carga.
A perda de carga na carcaça é proporcional à densidade do fluido, enquanto a perda da carga no elemento é proporcional à viscosidade cinemática do fluido (em centistokes).
Para um fluido com viscosidade cinemática de 68cSt e densidade de 0,9 kg/dm³, os valores obtidos nas curvas ao lado serão corrigidos como segue:
| Δptotal = Δpcarcaça x ( | 0,9 | ) Δpelemento x ( | 68 | ) |
| 0,86 | 32 |
Informações adicionais
Indicador de Troca de Elemento Filtrante
São acionados pela pressão decorrente da saturação do elemento filtrante, indicando assim, a necessidade de troca.
– Manômetro (indicador visual) Link
